Uitbreiding - Een LED plaatsen

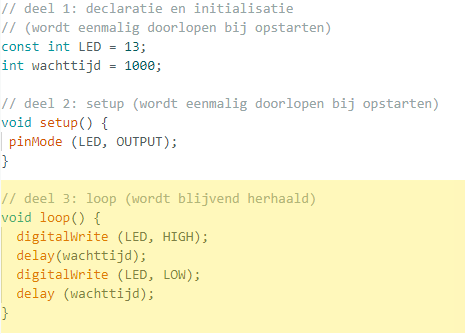

De interne LED is dus gekoppeld aan PIN 13. Maar hoe zit dat dan juist?
Om dat te onderzoeken, plaatsen we een externe LED op PIN 13.
Het Breadboard
Uitbreiding 1
Een breadboard dient om gemakkelijk onderdelen aan de Arduino te maken zonder dat er gesoldeerd moet worden.
Lees in het Arduino Project Book over het breadboard.
Het breadboard heeft een vermogensbus (powerbus) en een ontwikkelingszone (prototyping area).
De vermogensbus dient om het breadboard op de nodige plaatsen van spanning te voorzien.
De ontwikkelingszone is waar je elektrische circuits kan opbouwen.
De LED
Uitbreiding 2
LED staat voor "light emitting diode".
Lees in het Arduino Project Book over de LED en hoe je de LED moet aansluiten.
Extra info
De LED heeft langs de kathode, naast het korte beentje, ook een vlakke kant. Dat is een extra methode om de anode te herkennen.
Uitbreiding 3
Bouw de opstelling in de onderstaande figuur na.
Let erop dat:
- De kathode van de LED, via de weerstand, aan de negatieve lijn van de vermogensbus zit, en zo aan GND van de Arduino UNO.
- De anode van de LED aan de positieve lijn van de vermogensbus zit, en zo aan PIN 13 van de Arduino UNO.
Zorg er ook zeker voor dat de Arduino losgekoppeld is van de computer terwijl je deze opstelling maakt.
Ter info
In essentie maak je onderstaand circuit:
Voor je de opstelling uittest, laat je deze controleren door je leerkracht.
Test je opstelling door:
- Arduino: de Arduino Uno met de computer te verbinden.
- Tinkercad: door op start simulatie te klikken.
Ga verder met het beantwoorden van de onderstaande vragen.
Uitbreiding 4
Waarom een weerstand?
De weerstand dient in dit circuit als spanningsdeler.
De spanning over de PIN van Arduino is te hoog voor de LED. Met een weerstand ertussen zal de uiteindelijke spanning over de LED laag genoeg zijn.
Breek je opstelling volledig af alvorens verder te gaan naar het volgende hoofdstuk.
