Signaal meten met multimeter
Digitale pin uitmeten
Wanneer je twijfelt of een pin van je Arduino werkt kan je met een multimeter de spanning over die pin meten.
Opdracht 1
We werken verder met de Blink-Sketch.
Wat doen digitale PINs?
We hebben van PIN 13 een outputPIN gemaakt: (het intern ledje en PIN 13 zijn met elkaar verbonden):
pinMode(13, OUTPUT);
of
pinMode(LED_BUILTIN, OUTPUT);
We bekijken wat die output nu juist is. Met andere woorden, we willen weten wat de spanning is die over de PIN komt.
Maak een opstelling waarmee je de spanning over PIN 13 van de Arduino kan meten met een multimeter.
Zoek online op of Arduino met AC- of DC-spanning werkt.
Zorg ervoor dat de multimeter als volgt is aangesloten:
- De positieve meetpen van de multimeter op PIN 13
- De negatieve meetpen op GND
Zorg er ook zeker voor dat de Arduino losgekoppeld is van de computer terwijl je deze opstelling maakt.
Maak een opstelling waarmee je de spanning op PIN 13 van de Arduino kan meten met een multimeter.
Zoek online op of Arduino met AC- of DC-spanning werkt.
Zorg ervoor dat de multimeter als volgt is aangesloten:
- De positieve meetpen van de multimeter op PIN 13
- De negatieve meetpen op GND
De multimeter vind je in Tinkercad in het paneel met onderdelen, helemaal onderaan.
Opdracht 2
Als je opstelling klaar is, sluit je de Arduino terug aan op de computer.
Pas je Blink-Sketch aan zodanig dat je minstens vijf seconden wacht tussen het aan- en uitzetten van het ledje.
Het lampje gaat aan of uit.
- Wanneer het lampje uit is, staat er geen spanning (0 V) op de multimeter.
- Wanneer het lampje aan is, staat er een constante spanning op de multimeter.
Dit is de werkspanning van de Arduino. Het is de maximale spanning die op de PINs kan gezet worden.
Opdracht 3
Via de definitie van werkspanning en je antwoord op de vorige vraag, kan je nu de werkspanning van Arduino afleiden.
De voltmeter mag nu terug losgekoppeld worden.
Analoge pin uitmeten
Met een multimeter kan je ook het signaal dat een analoge sensor meet nagaan.

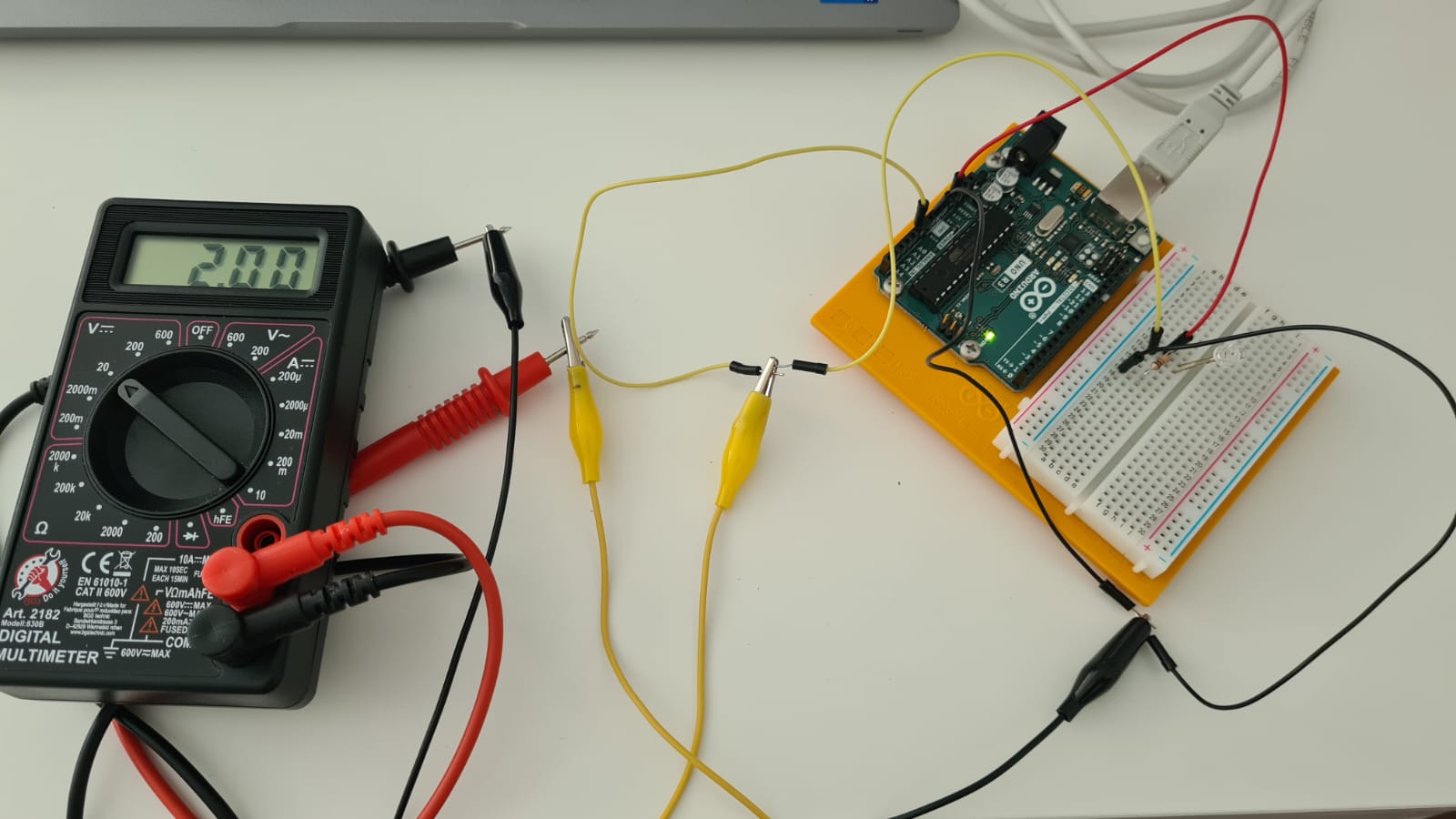

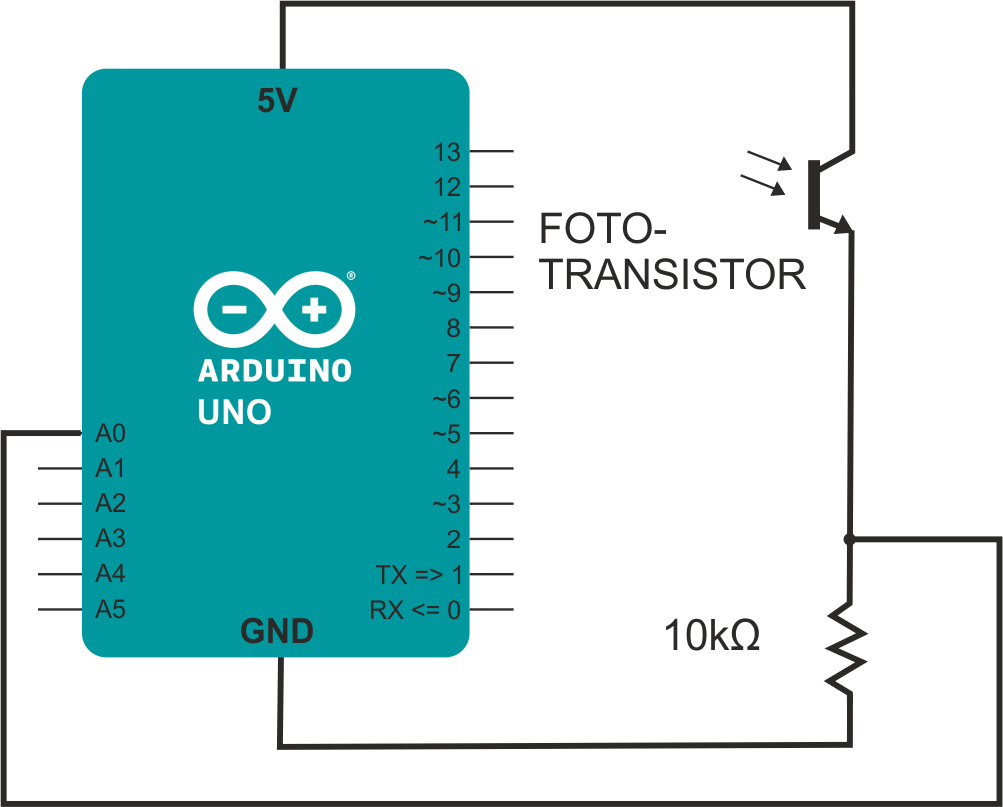

Maak een opstelling met een fotoresistor zodat je de spanning over PIN A0 van de Arduino kan meten met een multimeter.
Zorg ervoor dat de multimeter als volgt is aangesloten:
- De positieve meetpen van de multimeter op PIN A0
- De negatieve meetpen op GND
Zorg er ook zeker voor dat de Arduino losgekoppeld is van de computer terwijl je deze opstelling maakt.
Maak een opstelling met een fotoresistor zodat je de spanning over PIN A0 van de Arduino kan meten met een multimeter.
Zorg ervoor dat de multimeter als volgt is aangesloten:
- De positieve meetpen van de multimeter op PIN A0
- De negatieve meetpen op GND

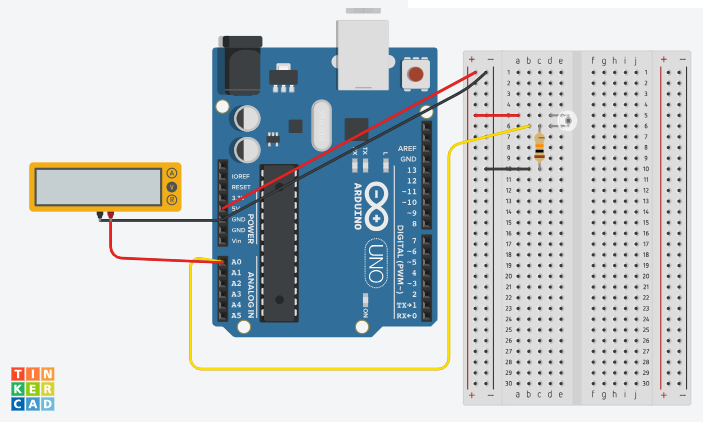

De multimeter vind je in Tinkercad in het paneel met onderdelen, helemaal onderaan.
Opdracht 4
Als je opstelling klaar is, sluit je de Arduino terug aan op de computer.
In de serial monitor print je de waarde van A0, ga even na tussen welke waardes die varieert.
Bij de documentatie van het commando analog.Read() lees je dat wanneer een analoge sensor wordt uitgelezen er een ADC (analoge naar digitale conversie) plaatsvindt. De meting in volt, wordt omgezet naar een digitaal getal. In dit geval een getal tussen 0-1023 omdat er bij de Arduino Uno 10 bits beschikbaar zijn om de data in op te slaan.
