PIN 13
We werken verder met de Blink-Sketch.
Het intern LEDje en PIN 13 zijn met elkaar verbonden.
Opdracht 1
Handeling 1
We gaan onderzoeken wat digitale PINs juist doen.

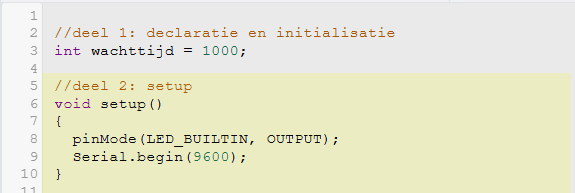

We hebben van PIN 13 een outputPIN gemaakt via:
pinMode(13, OUTPUT);
of
pinMode(LED_BUILTIN, OUTPUT);
We gaan bekijken wat die output nu juist is. Met andere woorden, we willen weten wat de spanning is die over de PIN komt.
Maak een opstelling waarmee je de spanning over PIN 13 van de Arduino kan meten met een multimeter.
Zoek online op of Arduino met AC- of DC-spanning werkt.
Zorg ervoor dat de multimeter als volgt is aangesloten:
- De positieve meetpen van de multimeter op PIN 13
- De negatieve meetpen op GND
Zorg er ook zeker voor dat de Arduino losgekoppeld is van de computer terwijl je deze opstelling maakt.
Ter inspiratie:
Arduino
Maak een opstelling waarmee je de spanning op PIN 13 van de Arduino kan meten met een multimeter.
Zoek online op of Arduino met AC- of DC-spanning werkt.
Zorg ervoor dat de multimeter als volgt is aangesloten:
- De positieve meetpen van de multimeter op PIN 13
- De negatieve meetpen op GND
De multimeter vind je in Tinkercad in het paneel met onderdelen, helemaal onderaan.
Ter inspiratie:
Tinkercad
Opdracht 2
Als je opstelling klaar is, sluit je de Arduino terug aan op de computer.

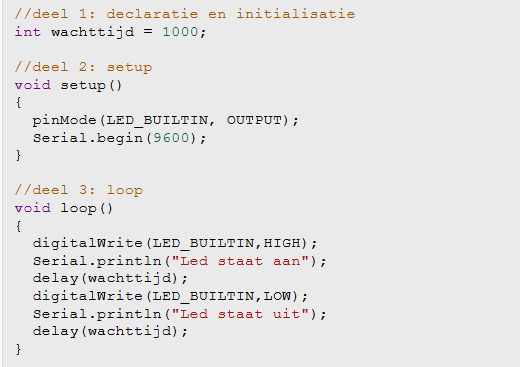

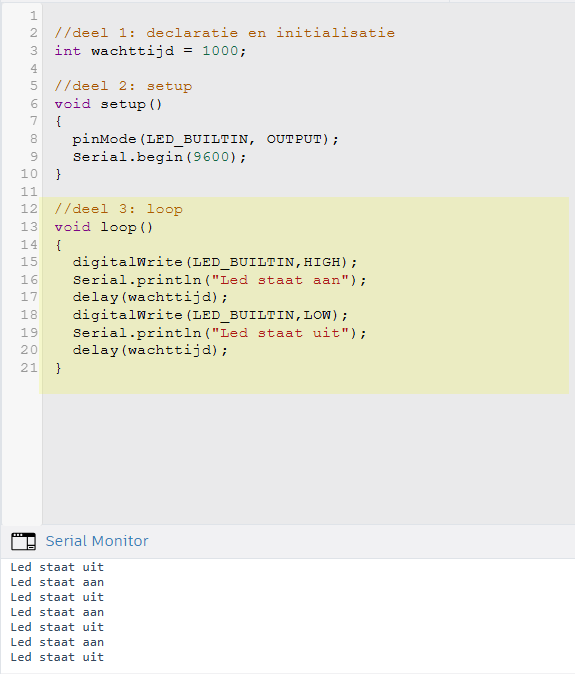

Pas je Blink-Sketch aan zodanig dat je minstens vijf seconden wacht tussen het aan- en uitzetten van het LEDje.
Upload/start simulatie en observeer je multimeter.
De spanning springt tussen twee constante waarden.
Het lampje gaat aan of uit. Wanneer het lampje uit is, staat er geen spanning (0 V) op de multimeter.
Wanneer het lampje aan is, staat er een constante spanning op de multimeter.
Dit is de werkspanning van de Arduino. Het is de maximale spanning die op de PINs kan gezet worden.
Opdracht 2
Via de definitie van werkspanning en je antwoord op de vorige vraag, kan je nu de werkspanning van Arduino afleiden.
De voltmeter mag nu terug losgekoppeld worden.
