De tipping bucket: werking
Elektrische signalen meten
Voorlopig hangt de sensor nog niet vast aan de micro-computer. Dit gaan we doen in de volgende module. Maar we kunnen wel al onderzoeken wanneer de sensor een elektrisch signaal doorstuurt.
Hiervoor maken we gebruik van een multimeter.
- Een multimeter is een toestel dat verschillende elektrische grootheden kan meten (zoals, stroom, spanning, weerstand, enz...)

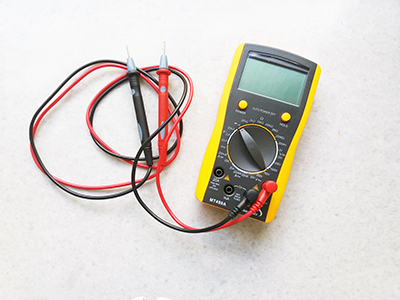

Aan de multimeter zijn twee draden verbonden met uiteinden die kunnen meten. We noemen deze de meetpennen.
Voor het verdere onderzoek van de tipping bucket gaan we de multimeter op de "belstand" zetten.

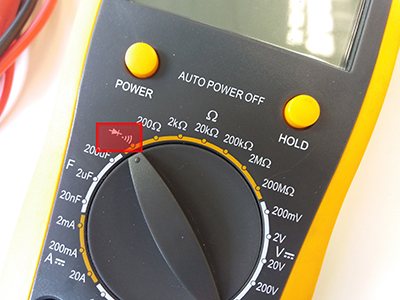

Zoek het icoontje dat op een golf of een wifi signaal lijkt op je multimeter, zoals aangeduid op de foto hiernaast.
Elektrisch signaal van de sensor meten

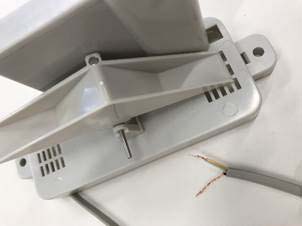

| 1. Verwijder het buitenomhulsel van de tipping bucket zodat je de bakjes te zien krijgt |
 |
| 2. Knip met een kniptang het uiteinde van de kabel door. |
|
| 3. Strip met een striptang de draden bloot. Draai het koper van de groene en de gele draad samen. Draai het koper van de rode en de zwarte draad samen. |
|
4. Verbind de meetpennen van de multimeter met de uiteinden van de bedrading van de sensor.
Klein verschil, in dit filmpje staat de multimeter niet op belstand, maar op weerstand. |
|
| 5. Beweeg het wateropvangbakje rustig heen en weer. |
|
| 6. Observeer wanneer de multimeter piept (kring gesloten) en wanneer niet (kring open). |
|
Je komt tijdens dit project een oefening tegen waarbij je de tipping bucket uit elkaar moet halen om de verschillende onderdelen te bespreken.
Maar wat als je tipping bucket dan niet meer werkt?
Bekijk deze tips en nuttige filmpjes.
