De infiltrometer
Het is noodzakelijk om te weten hoe goed de regen in de grond kan dringen om te weten of er risico is op wateroverlast.
- Dit insijpelen van water in de bodem noemen we ook wel infiltratie.
- Vandaar noemen we het toestel dat kan meten hoe snel het regenwater in de bodem trekt een infiltrometer.

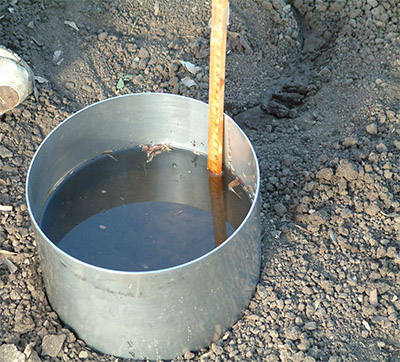

Op deze foto zie je het eenvoudigste model van een infiltrometer.
Met dit toestel kunnen we
bepalen hoe snel het regenwater in de bodem trekt.
of met andere woorden:
Met dit toestel kunnen we
de waterinfiltratie in de bodem of de bodemdoorlaatbaarheid bepalen.
We gebruiken de infltrometer niet meer in een labo-opstelling, maar buiten. We trekken een conclusie over een bepaalde ondergrond binnen of buiten de stad.

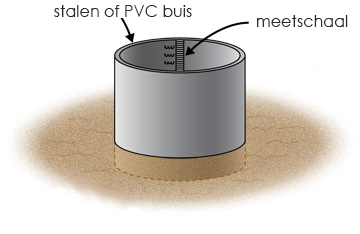

Deze eenvoudige infiltrometer bestaat uit:
- Een stalen of PVC buis, een beetje in de grond geduwd
- Een meetschaal (getekend of met een meetlat of meetlint aan de zijkant)
Opdracht 1
Bekijk deze video:
Merk op dat het hier vooral de permeabiliteit is die we meten. We meten namelijk de snelheid waarmee het water in de bodem dringt.
Opdracht 2
Om een snelheid te meten waarmee het water insijpelt, moeten we:
- een afstand meten:
- hoe diep is het water ingedrongen?
- en een tijd:
Waarmee kan je afstand en tijd meten? Sleep de meettoestellen naar de juiste kader.
Waarom gebruiken wetenschappers een verbeterde versie van deze infiltrometer?
Opdracht 3
Op onderstaande figuur zie je een dwarsdoorsnede van een eenvoudige infiltrometer.
We zien hoe het water zich in de grond verspreidt doorheen de tijd (t1,..., t4) wanneer er water wordt ingegoten.
Benoem de verschillende onderdelen op deze dwarstekening. Sleep elke benaming naar de juiste aanduiding (cijfer).
Er verschijnen stippellijnen als hulpmiddel wanneer je een woord versleept.
Bij een regenbui zou het water overal gelijkmatig insijpelen (niet enkel op één plaats, zoals bij de infiltrometer). Daarom zijn we in feite enkel geïnteresseerd in de verticale waterinsijpeling en niet in de horizontale insijpeling. Deze horizontale insijpeling is een gevolg van de bouw van de infiltrometer.
Door het feit dat met deze meter het water niet alleen verticaal kan insijpelen zoals het geval van een regenbui, maar dus ook een extra deel hier in dit geval horizontaal zal insijpelen, geeft de infiltrometer een overschatting van de bodemdoorlaatbaarheid. We denken dat de grond sneller het water kan verwerken, dan dit echt het geval is tijdens een bui.

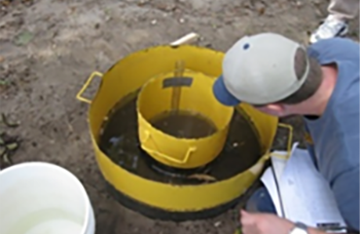

Daarom gebruiken wetenschappers een infiltrometer met een dubbele ring.

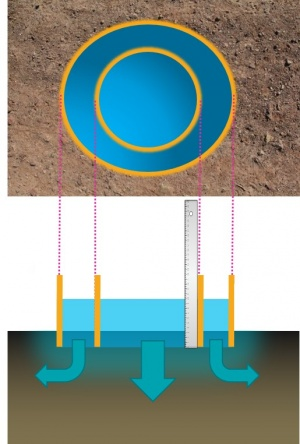

- In deze verbeterde versie hebben we nu 2 cilinders met hetzelfde middelpunt en we doen water in beide cilinders.
- We bestuderen nog steeds hoe snel het water in de middelste ring in de grond insijpelt.
